大家对阻燃电线电缆等级、性能相关知识不太了解,特地整理了一篇《A、B1、B2级阻燃电缆与ZA、ZB、ZC、ZD阻燃电缆的性能区别》,供大家参考。
一、引用的标准不同
传统成束阻燃ZA、ZB、ZC和ZD类别不属于阻燃性能的分级。ZA、ZB、ZC、ZD阻燃级别引用的是GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》,依据燃烧特性分为ZA、ZB、ZC、ZD四类;

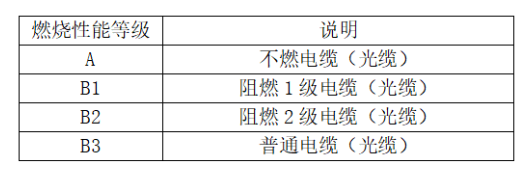

A、B1、B2、B3级阻燃级别引用的则是GB 31247-2014《电缆及光缆燃烧性能分级》,依据火焰蔓延长度、燃烧过程中热量释放峰值、热量释放总量、燃烧速度、产生烟雾速度峰值、20min产生烟雾总量、烟雾浓度等指标,分为A、B1、B2、B3四个等级;
二、标准约束力不同
GB 31247《电缆及光缆燃烧性能分级》是国家强制性标准,具有强制约束力,不符合强制性标准的不得生产、销售、进口。GB/T 19666-2019《阻燃和耐火电线电缆或光缆通则》是国家鼓励使用的推荐性标准。强制性标准是全国范围内的统一的标准,保障人体健康、人身、财产安全的标准和法律及行政法规规定强制执行的国家标准;推荐性国标是自愿采用的标准,主要针对生产、检验、使用等方面。
三、技术要求不同
重要的是B1级阻燃电线电缆的技术要求,从中可以清晰地了解这些指标在安全性能上的表现。
燃烧性能的标准:
1.火焰蔓延 FS≤1.5m;
2.热释放速率峰值 ≤30kW;受火1200s内的热释放总量≤15MJ;
3.燃烧增长速率指数 FIGRA≤150W/s;
4.产烟速率峰值 ≤0.25m²/s;受火1200s内的产烟总量 ≤50m²;
5.烟密度(z小透光率)It≥60%。
6.垂直火焰蔓延 H≤425mm产品须提供附加3项息:
(1)滴落物等级:燃烧滴落物/微粒等级分为d0、d1、d2三个等级。
(2)烟气毒性等级:根据烟气中有毒有害物质引起损伤/损害程度,分为:t0、t1、t2三个等级。
(3)腐蚀性等级:根据周围介质对材料腐蚀的能力分为a1、a2、a3三个等级。
特别注意
B1、B2级阻燃产品须表明附加信息;如:GB 31247 B1(d0、t0、a1),如果没有标明则视为B3级阻燃产品,也就是普通的低烟无卤电线电缆。
B1级阻燃电线电缆适用场合GB 51348-2019《民用建筑电气设计标准》室内场所采
用直敷布线时,应符合下列规定:
1.应采用不低于B2级阻燃护套绝缘电线,其截面积不宜大于6mm;
2.耐火电缆和矿物绝缘电缆布线,耐火电缆和矿物绝缘电缆应具有不低于B1级的难燃性能。
消防配电线路的选择与敷设,应满足消防用电设备火灾持续运行的时间要求(750℃,90min)并符合下列规定:
1.在人员密集场所疏散通道的火灾自动报警系统的报警总线,应选择燃烧性能B1级线缆;
2.其他场所的报警总线应选择燃烧性能不低于B2级的线缆;
3.消防联动总线及联动控制线应选择耐火铜芯线缆;燃烧性能应符合GB 31247的规定。
