电缆知识:铠装电缆的分类、用途及作用

2022-06-11

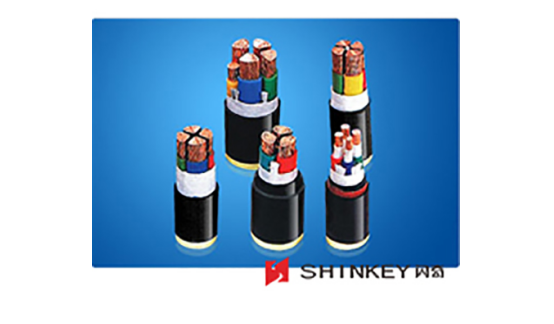

铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。铠装电缆一般是固定敷设电力电缆,通俗来说就是固定在一个地方而基本不移动,动力线传输电能。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线,主要用于化工、冶金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热,用量比较大的是铠装热电偶。

铠装电缆分类
铠装分为钢带铠装(22,23),细钢丝铠装(32,33),粗钢丝铠装(42,43);
钢带铠装电缆型号有VV22、VVP22、ZRVV22、NH-VV2;
控制电缆钢带铠装电缆,型号有KVV22、KVVP2、KVVP22、ZR-KVV22;
钢丝铠装电力电缆电缆,型号有VV32、YJV32、ZR-VV32;
钢丝铠装控制电缆电缆 型号有 KVV32 KVVP32;
铠装通信电缆型号:HYA53、HYAT53 、HYA23 、HYV22、HYA22(防鼠、地埋)。


铠装电缆型号含义

为了让电缆能够承受径向压力,采取双钢带、间隙绕包工艺,称为钢带铠装电缆;成缆后把钢带绕包在缆芯上,再挤制塑料护套。

这种电缆型号的表示方法如控制电缆KVV22,塑力缆VV22,通讯电缆SYV22,等。该种电缆型号下标中的两个阿拉伯数字,第一个:“2”表示双钢带铠装;第二个:“2”表示聚氯乙烯护套,如用聚乙烯护套把“2”改成“3”即可。

该型号的电缆一般主要使用在承载压力比较大的场合。比如:穿越公路、广场及震动比较大的公路边、铁路边等,适合于地埋、隧道和穿管敷设。

为了让电缆能够承受较大的轴向拉力,采取多根低碳钢丝绕包工艺,称为钢丝铠装电缆。成缆后把钢丝按须的节距绕包在芯线上再挤护套,这种电缆型号中的表示方法如控制电缆KVV32、塑力缆VV32、同轴电缆HOL33等。

型号中的两个阿拉伯数字,第一个:“3”表示细钢丝铠装;第二个:“2”表示聚氯乙烯护套,“3”表示聚乙烯护套。该型号的电缆一般是使用在跨距比较大,敷设落差较大的场合。

铠装电缆用途

铠装电缆机械保护层可以加到任何结构的电缆上,以增加电缆的机械强度,提高防侵蚀能力,是为易受机械破坏及非常易受侵蚀的地区而设计的电话电缆。可以采用任何一种方式敷设,更适用于岩石地区的直埋敷设。

铠装电缆一般是固定敷设电力电缆,通俗来说就是固定在一个地方而基本不移动,动力线传输电能。

电缆加上铠装层的目的除了以上,还可以增强抗拉强度、抗压强度等机械保护延长使用寿命。

铠装的有一定的抗外力性能,还可以提防老鼠撕咬,不至于透过铠装造成电力传输问题,铠装的弯曲半径要大,铠装层可以接地,保护电缆。

国外铠装电缆的生产主要集中在几个比较发达的国家,如美国、英国、日本、德国、俄罗斯,东南亚地区还无生产厂家,但只要有化工、冶金、机械制造、发电等工业的地 方就有温度测量,就需要铠装电缆。

铠装电缆的作用

铠装电缆指具有金属材料铠装保护层的电缆,电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护延长使用寿命外,还可以通过屏蔽保护提高电缆抗干扰性能。

常用的铠装材料有钢带、钢丝、铝带、铝管等,其中钢带、钢丝铠装层具有高导磁率,有很好的磁屏蔽效果,可以用于抗低频干扰,并可使铠装电缆直埋敷设而免于穿管,且价廉物美,在实际运用较多。

铠装电缆机械保护层可以加到任何结构的电缆上,以增加电缆的机械强度,提高防侵蚀能力,是为易受机械破坏及易受侵蚀的地区而设计的特种电缆。如珠江电缆的交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆,在原有的交联聚乙烯电缆优良的电气性能加上铠装,使其可以采取任何一种方式敷设,适用于室内、隧道、电缆沟及地下直埋敷设(埋没深度:距地面≥0.7m),电缆能承受一定的机械外力作用。

动力线传输电能电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护伸长使用寿命外,还可以防止一些老鼠撕咬,不至于透过铠装造成电力传输问题,铠装的弯曲半径要大,铠装层可以接地保护电缆。
